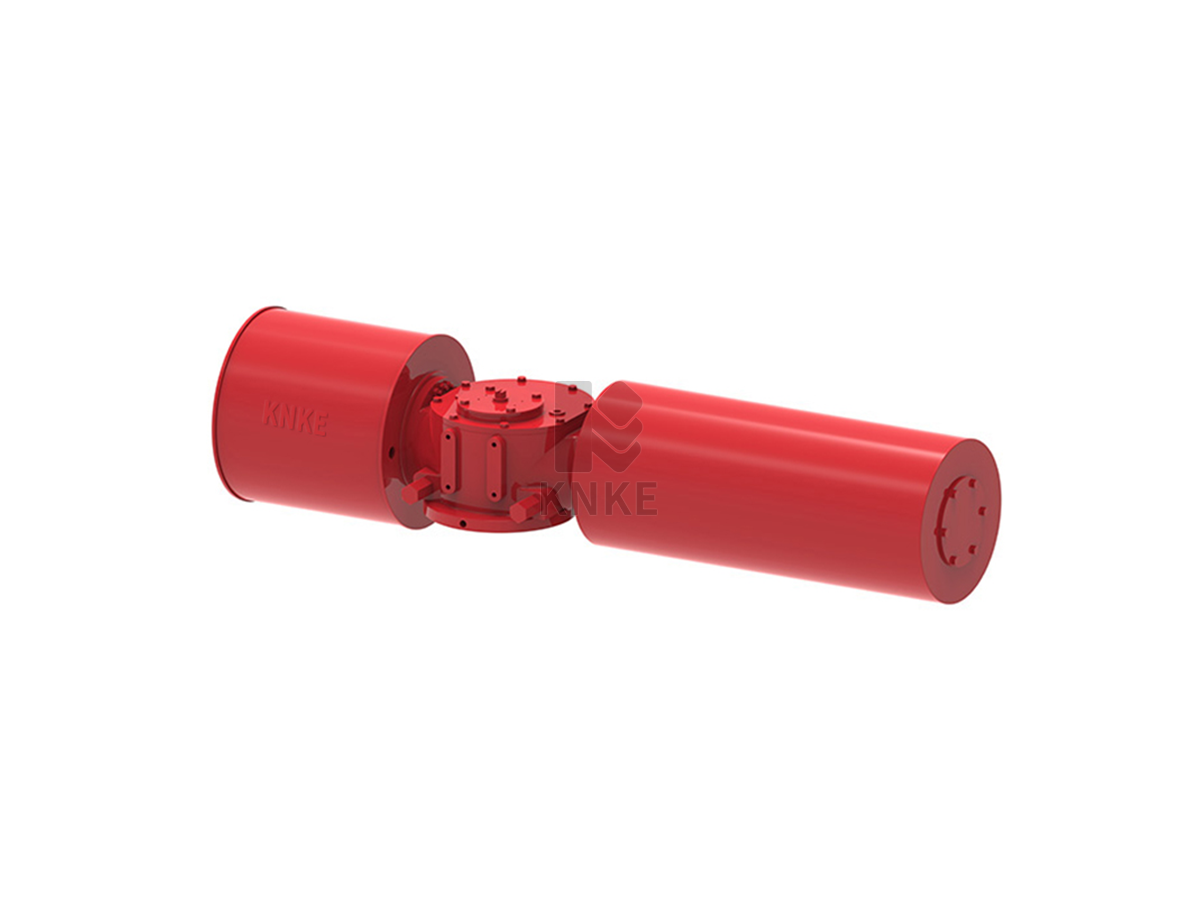

进口拨叉式气动执行器

拨叉式气动执行器,Fork type pneumatic actuator,也叫拨叉式气动头,拨叉式气动执行机构,是一种程活塞式执行机构,适用90转角的阀门(如球阀、蝶阀、旋塞阀)的开关切断或计量控制,尤其适用于要求大扭矩的大口径阀门。压缩空气进入气缸,推动活塞作直线运动,活塞通利用活塞销与拨叉U型槽设计将活塞的直线运动转为拨叉的旋转运动,拨叉旋转带动输出轴转动,从而实现对阀门的控制。执行器具有灵...

凯发k8国际首页登录全球应用案例和合作伙伴

凯发k8国际首页登录厂家产品价格报价
产品简介 / PRODUCT INTRODUCTION

拨叉式气动执行器,Fork type pneumatic actuator,也叫拨叉式气动头,拨叉式气动执行机构,是一种程活塞式执行机构,适用90°转角的阀门(如球阀、蝶阀、旋塞阀)的开关切断或计量控制,尤其适用于要求大扭矩的大口径阀门。压缩空气进入气缸,推动活塞作直线运动,活塞通利用活塞销与拨叉U型槽设计将活塞的直线运动转为拨叉的旋转运动,拨叉旋转带动输出轴转动,从而实现对阀门的控制。

执行器具有灵活的模块化组合设计,气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分单作用、双作用两种作用形式,适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。

进口拨叉式气动执行器产品功能

1.模块化设计

拨叉式执行器采用了模块化设计。中间箱体有8个规格,气缸或者液压缸可以单面安装也可以双面安装。需要紧急切断的工况,可以在箱体一侧安装一个弹簧复位模块。模块化设计的部件具有可替换,可仓储等特性,可以满足较短的供货周期。

2.手动功能

独立的侧向手动装置是阀门或者执行器非常重要的一个部件。我们有各种手动方式满足不同的需求。手动方式有丝杠、齿轮离合式齿轮、液压手动等方案。

3.产品拓展

可以提供多种驱动方式的阀门执行器,包括低气压,高气压气动、液动和气液联动等。

4.传动效率高

经过精磨的活塞杆、导向杆以及自润滑的轴承保证

最大限度地将输入的动力传递给阀门,大大提高传

动效率,同时使得活塞杆的径向载荷最小。

5.高强度,精小型设计

全天候防护性中心箱体模块采用球铁材质,确保了足够的强度 活塞式及传动拨又式提供了最佳的扭矩输出特性。

6.各种控制方案

气动控制系统是任何阀门和执行器的一个重要组成部分。在气路控制方面具有丰富的经验,满足客户有关开关、调节和紧急切断等各方面的要求。气路系统可以安装在一个面板上或者控制箱内,可以安装在执行器上或者单独放置。

进口拨叉式气动执行器结构特点

1.附件标准安装

拨叉式系列型号驱动轴的输出附件接口全部相同,符合NAMUR标准。

所有NAMUR标准的附件均可快速方便连接安装。

2.自润滑轴承

采用低摩擦、长寿命复合材料,避免了金属与金属的直接接触,维修更换简单方便。

3.防水保护

符合IP66和IP67防护标准,各零部件的连接处均配有O型圈,能有效防止水分进入壳体内部,经受短时间浸水,用户根据场合需要进行选择。各种材质橡胶密封圈及PFA包覆密封圈满足各种工况使用。

双O形密封圈及导向环设计,确保气缸模块的稳定性及可靠性。

4.导杆滑块装置

以导杆做为支撑,滑块滑动时推动拨叉转动输出轴工作平稳,此设计主要有效缩减尺寸及重量。球面杆万向调节机构:即使弹簧轴和活塞轴的轴心线不对准的情况下,也能够通过球面杆自动调整。

5.弹簧模块

带有特殊的锁紧螺母能够弹簧震动时松动或脱落。

预装式弹簧模块,消除了意外释放的弹力,解除了潜在的危险防止失误操作。该模块为创新设计,安全,方便拆卸及安装。利用弹簧空间,可以将手动控制液压缸,巧妙内藏。

6.阀门安装

底部与阀门连接法兰的尺寸符合ISO 5211标准。

7.传动箱模块

拨叉式系列执行器可以提供G和GF两种传动箱模块。G传动箱能够提供起点和终点相同的输出力矩,更符合类似球阀的力矩需求。GF传动箱能够提供更大的起始输出扭矩,更符合类似蝶阀的力矩需求。

8.内置拉杆

更加体现整体性,拉杆不会腐蚀,使用寿命更长,而且还对活塞

起了定位导向作用。

9.机械限位

两个独立的行程调节螺钉可以进行方便精确土5°的调节开、关位置。
