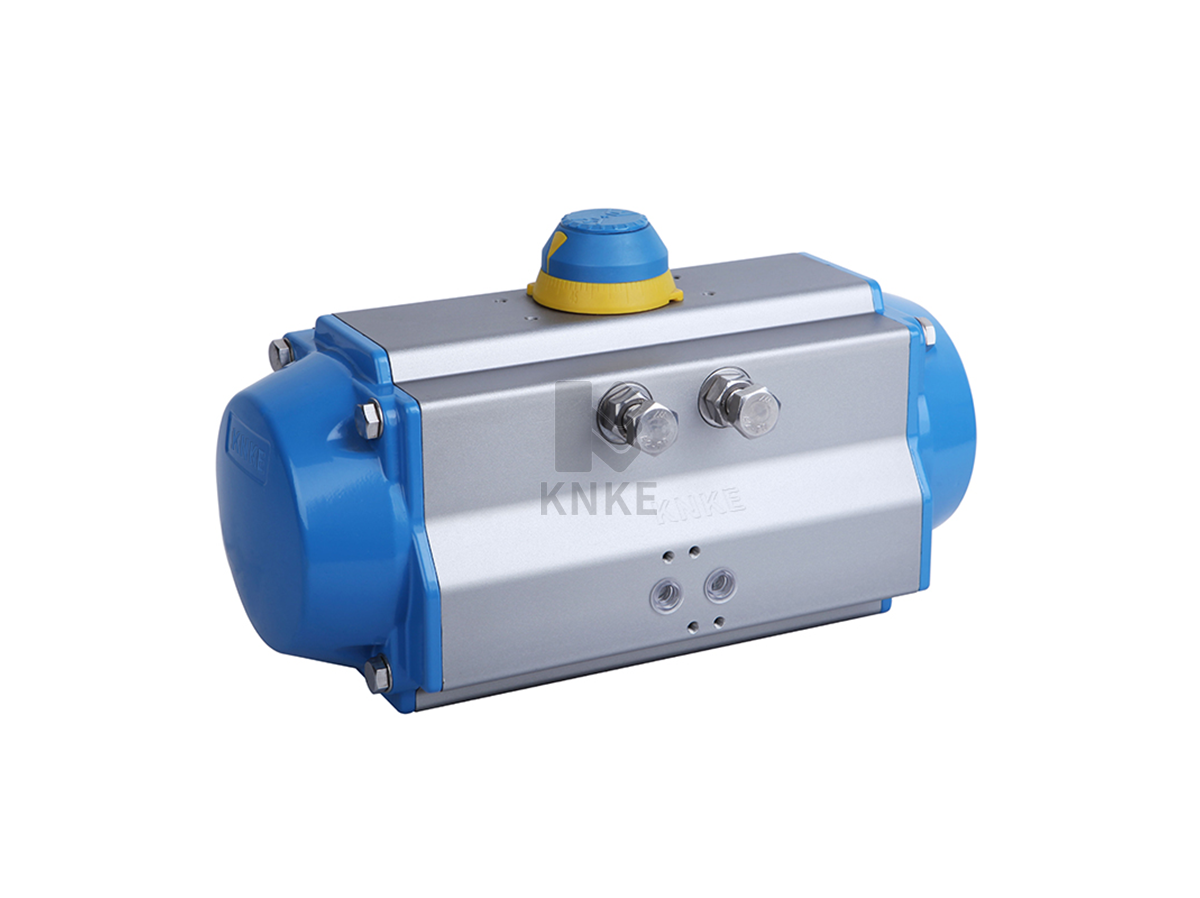

角行程气动执行器，Angle stroke pneumatic actuator，也叫角行程气动头，角行程气动执行机构，是指用于控制0-90度直角转动的凯发k8国际首页登录阀门执行器，主要用于球阀和蝶阀。作为自控系统中一种重要的现场控制设备，能在输出扭矩6N.m∽3200 N.m范围内提供最合理的解决方案。

采用ISO5211底部连接标准，能很方便地与旋转型阀门（诸如蝶阀、球阀、旋塞阀）及风门挡板等配套，其输出角位移为0∽110°或其它转角,可广泛用于电站、冶金、石油、化工、水利、机械、轻工、消防和环保等工业部门。

进口角行程气动执行器性能特点

1. 指示器

指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。

2. 输出轴

镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。

3. 缸体

由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。

4. 端盖

铝合金压铸，表面阳极硬化处理、金属聚酯涂层。

5. 活塞

采用铸铝硬质氧化处理

6. 调节螺栓

两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。

7. 弹簧

采用优质弹簧钢，预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。

8. 活塞环

采用低摩擦、长寿命复合材料，维修更换方便。

9. 密封

常温下使用丁月青橡胶，高温和低温工况下，根据客户要求使用特殊的密封。

10. 气源接口

符合NAM UR标准,可直接安装NAM UR标准电磁阀。

11. 所有紧固件均采用不锈钢材料

进口角行程气动执行器材料表

输出扭矩Output Torque

双作用式输出扭矩Double Acting Output Torque(Nm)

单作用式输出扭矩(弹簧复位)Single Action Output Torque(Spring Return)(Nm)
