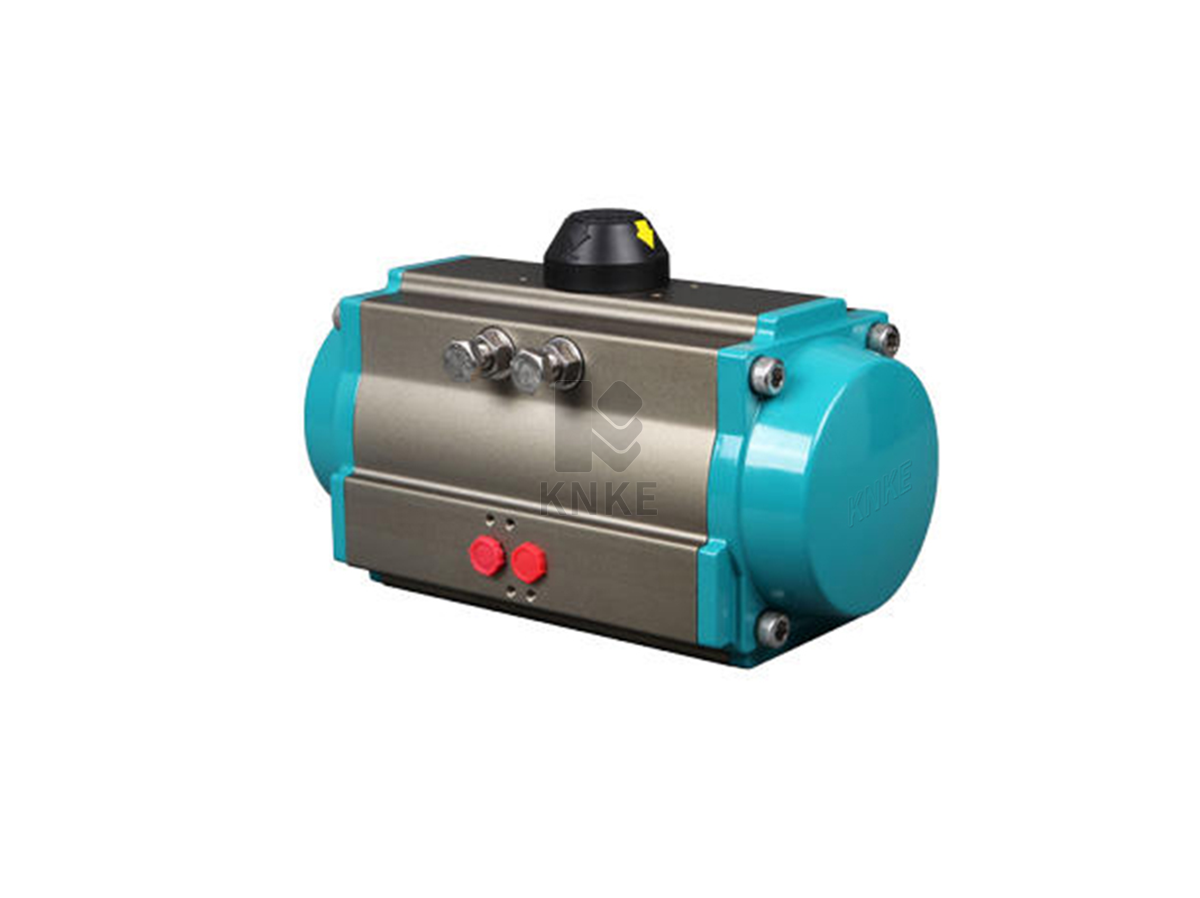

进口双作用气动执行器

凯发k8国际首页登录双作用气动执行器,Double acting pneumatic actuator,采用了新型的齿轮齿条传动机构,综合了目前最新的气动执行器技术和应用材料,基于丰富的现场安装和产品应用经验创新设计而成。经过充分的实践证明,我们的产品具有以下优点:· 高性能和高可靠性· 全面符合最新国际规范a· 更多的适用规格和更高的性价比· 更好的工业造型更适合各种应用环境。进口双作用气动执行器原理...

凯发k8国际首页登录全球应用案例和合作伙伴

凯发k8国际首页登录厂家产品价格报价
产品简介 / PRODUCT INTRODUCTION

凯发k8国际首页登录双作用气动执行器,Double acting pneumatic actuator,采用了新型的齿轮齿条传动机构,综合了目前最新的气动执行器技术和应用材料,基于丰富的现场安装和产品应用经验创新设计而成。经过充分的实践证明,我们的产品具有以下优点:

· 高性能和高可靠性

· 全面符合最新国际规范a

· 更多的适用规格和更高的性价比

· 更好的工业造型更适合各种应用环境。

进口双作用气动执行器原理:

双作用气动执行器的工作原理是当压缩空气从A口进入,使左右活塞向相反的方向移动,此时输出轴逆时针方向转动。两活塞侧面的空气通过B口排出。当压缩气源有B口进入使左右活塞向中心方向移动,此时输出轴顺时针移动,两活塞中间的空气有A口排出。由于双作用没有带弹簧,气源故障时智能停在原来的位置上。

进口双作用气动执行器产品结构

1、一体式通用紧凑设计:

同型号的双作用和弹簧复位执行机构,具有相同的缸体和端盖可通过增加或拆除弹簧来进行现场转换,减少产品备件型号极大地方便了用户的现场应用。

2、全面符合最新的国际规范:

包括ISO5211、DIN3337和VDI/VDE3845等。完全支持 NUMAR标

准具备良好的可互换性,便于安装电磁阀、限位开关等相关附件。

3、采用双活塞齿轮齿条的结构设计:

具有结构紧凑、使用寿命长、动作迅速等优点。安装位置对称的设计可通过简单的活塞对调方式来简易地改变转向。

4、外部的2个独立行程调节螺钉:

能够方便而精确地在2个方向上进行±4°的调节。从而使执行机构在全开和全关的位置与阀门位置保持一致。

5、齿条和活塞上的复合轴承以及导向环:

可确保操作精确、低摩擦及长寿命,并可有效防止输岀轴断裂。

6、轴承导向一体化齿轮设计:提高了安全性,并采用镀镍处理,抗断裂性能更好,使用寿命更高。

7、齿轮和齿条上的高精度齿形:使得齿轮和齿条的啮合间隙更小,传动更精确,输出功率更大。

8、压制的铝质缸体:内部和外部都采用了防腐措施,气缸内表面经过了细磨处理使得摩擦系数更低,产品使用寿命更长。

9、组合式预负荷弹簧座:具有特殊镀层的弹簧适用于各种场合,更安全、更抗腐蚀。

10、高质量的轴承:密封性好且摩擦系数低、使用寿命长,适用温度范围广。

11、内外部均采用高品质的不锈钢紧固件:具有良好的长期抗腐蚀能力。

12、带NAMUR标准槽的多功能位置指示器:既提供了简单清晰的可视化指示,并能够方便地连接标准通用的各类传感部件。

· 所有输出轴都配有缩减尺的四方输出轴

气动执行器选用范围、附件以及质量管理

选用范围:

A、所有规格的执行机构可按要求提供304或316不锈钢输出轴。

B、对于高温和低温的应用场合,所有执行机构均有对应的氟橡胶和硅橡胶O型圈,并配合使用特殊润滑剂。

C、除了标准的平行四方和对角四方的底部输出轴,还可以提供键式和平头式输出轴,或按用户指定方式提供。

质量管理:

· PT系列气动执行机构的生产完全符合ISO9001体系规范。

· 每一个单独执行机构在出厂前都进行了测试,并提供一个独特的序列号以便于辨识和跟踪。

· 每一个执行机构都用一个适当的硬纸箱包装,为了对执行机构的保护和辨认,每一个纸箱上都有充分详细的标识。

可选用的附件:

· 支架 ·连接件

· 电磁阀 ·限位开关盒

· 接近式传感器

· 齿轮箱(手轮机构)

· 定位器



双作用式输出扭矩Double Acting Output Torque(Nm)
